首頁 > RGL(日本) >卡门涡街流量传感器/流量开关> KSL

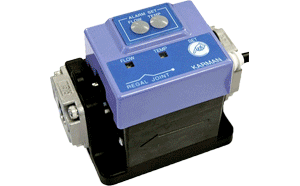

卡门涡街流量传感器/流量开关 KSL 高阶款-卡门涡街流量计/卡门涡街流量传感器 / 涡流流量计 / 涡流流量传感器
★ 采用卡門涡街检测方式(Karman Vortex Street)
★ 无移动部件,不会因磨损而产生尘埃,具优异耐久性
★ 量测范围:0.5~5,1.5~10,5~30,7~50,10~80,20~160升/分钟
★ 温度量测范围:0~99℃(±1℃),0~100℃(依选型)
★ 压力:1MPa (最大工作压力)
★ 输出:0~10V或4~20mA(流量,温度)/Pulse(流量)
★ 具显示款可选,可显示流量,温度,积算流量(依选型)
★ 适用于各种产业机械设备冷却水监测管理,可集合配管安装
立即订购 技术参数 资料下载
KSL Series 高阶款-卡门涡街流量传感器 / 涡流流量传感器 / 涡流流量计

KSL Series 高阶款-卡门涡街流量计/卡门涡街流量传感器 / 涡流流量计 / 涡流流量传感器
采用卡门涡街测量原理,结构简单,无杂质堵塞问题,可用于测量高温流体。一机整合流量、温度测量及显示,节省安装成本及空间!

【介质温度可达100℃】
    采用超声波测量原理及卡门涡接测量原理,强化测量的稳定性!

【多样化的输出信号】
    电压输出 0~10V 、 电流输出4~20mA、Pulse输出、警报输出

【流量范围广】
  0.5~5l/min ... 7~50 L/min 至 大范围流量监测 10~80 L/min ... 20~160 L/min

【显示器】
  搭载LCD显示器,可显示瞬时流量、积算流量、温度(依机型)


【集合配管安装】
  可搭配集合配管安装,做多样化的流量控制,有效节省空间及更有效率的流量控制,适用于复杂的流量管道系统!
◎ 连接的岐管最多可达10个,可分别控制10个歧管中的流量
◎ 部件可单独拆御,容易安装维护、紧凑的集合配管设计,节省安装空间


★ RGL相关流量计 / 流量传感器产品:
   FS Series 叶轮流量计 / 叶轮流量传感器
   PP Series 小型/简易型 - 叶轮流量计 / 叶轮流量传感器
   KSL Series 涡流流量计 / 涡流流量传感器 / 卡门涡接流量计 / 卡门涡接流量传感器
   PSL Series 涡流流量计 / 涡流流量传感器 / 卡门涡接流量计 / 卡门涡接流量传感器
   PSW Series 涡流流量开关 / 卡门涡接流量开关
   USL-20L 超声波流量计 / 涡流流量计
   UX15 / UX25 超声波流量计(超声波燃气流量计)、TRX / TRZ 超声波流量计(超声波气体流量计)
   FCV 流量控制器 / 流量控制阀
   RSV 电磁阀 / 流量电磁阀 / 流量控制阀
   集合配管(流量监测系统)
   PLH / TH / THJ / JH / THC / JHC /JHQW / THL / IP
软管接头 & 配件

KSL Series 高阶款-卡门涡街流量传感器 / 涡流流量传感器 / 涡流流量计 技术参数

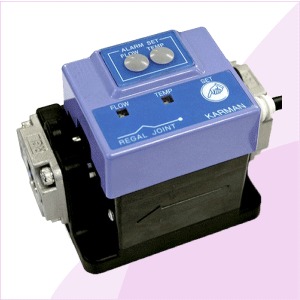

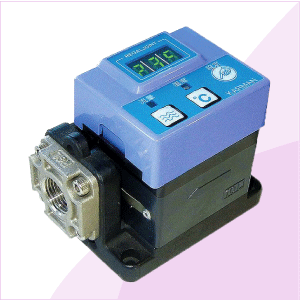

特点 无显型 / 经济型 显示型 显示型(大流量)
型号 KSL-□LN KSL-□L KSL-□L
  5 0.5~5L/min
  10 1.5~10 L/min
  30 5~30 L/min
  50 7~50 L/min

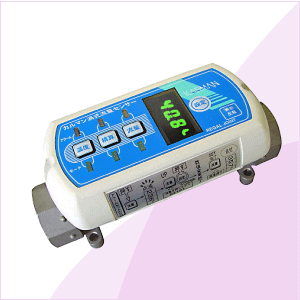

  80  ----------- 10~80 L/min
  160  ----------- 20~160 L/min
温度测量范围 0~100℃ 0~99℃(±1℃) 0~99℃(±1℃)
精度 FS ±2.0%
最大压力 1 MPa (<10kgf/c㎡)
适用介质 工业用水、水
输出 0~10V or 4~20mA (流量、温度) / Pulse(流量)
警报 MOS-FET ON or OFF(流量、温度) 集电极开路A / B(流量/温度) MOS-FET ON or OFF (流量/积算/温度)
流体温度 0~90℃   0~60℃
显示 ------ 流量、温度 流量,温度,积算
环境温度 0~40℃ (无结冰)
流动方向 指定方向
电源供给 DC 12V±5% or DC 24V±10%
电流消秏 Max 30mA
主体材质 PPS PPS SUS304
传感器材质 PPS (温度传感器材质SUS304) PPS (温度传感器材质SUS304) 树脂(LCP)
适配器材质 SUS或BsBM(镀镍) SUS或BsBM(镀镍) ------
O环材质 含氟橡胶 含氟橡胶 ------
接管方式 RC 3/8 (标准) 、 RC1/2 (可选) RC 3/8 (标准) 、 RC1/2 (可选) RC 1/2 (KSL-80L) 、 RC1 (KSL-160L)
重量 约380g 390g 380g (KSL-80L) 、500g(KSL-160L)
电缆 AWM20276 9芯/0.2m㎡/500mm
KSL Series 高阶款-卡门涡街流量传感器 / 涡流流量传感器 / 涡流流量计 资料下载
产品型录
英文型錄 KSL-5/10/30/50LN | KSL-5/10/30/50L | KSL-80/160L
