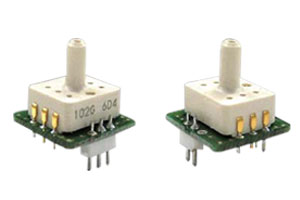

PA-204
压力传送器 |
|
|
|
|
|
| 技术参数 |
| 操作温度 |
-20~80℃ |
| 绝缘电阻 |
1000MΩ maximum (500VDC) |
| 介电强度 |
500VAC 60s(泄漏电流最大1 mA) |
| 消耗电流 |
3 mA maximum |
| 补偿温度 |
0~50℃ |
| 工作湿度 |
35~85%RH (No condensation ) |
| 储存温度 |
-20~80℃ |
| 测量介质 |
非腐蚀性气体 |
| 压力接口 |
Φ3.2 |
| 供应电压 |
5V ±0.5V |
| 类比输出 ***输出电压正比于工作电压。（比例输出） |
| 压力范围 |
500G |
101G |
501G |
102G |
| 参考压力 |
Gauge(positive) |
| 额定压力 |
0~5kPa |
0~10kPa |
0~50kPa |
0~100kPa |
| 最大压力 |
25kPa |
50kPa |
100kPa |
200kPa |
| 破坏压力 |
50kPa |
100kPa |
250kPa |
500kPa |
| 输出电压 |
0.5~4.5V ※输出分辨率为10 Bits(约 0.004V/0.1%FS) |
| 输出限制 |
16.5 V~95%Vopr |
| 零电压 |
0.5 ±0.1V |
0.5 ±0.04V |
0.5 ±0.04V |
0.5 ±0.04V |
| 电压量程 |
4.0 ±0.04V |
| 输出电流 |
1 mA maximum(负载电阻 5kΩ minimum) |
| 线性/滞后 |
±0.5% F.S. |
| 温度误差 |
zero |
±0.1% F.S. / ℃ |
±0.05% F.S. / ℃ |
±0.03% F.S. / ℃ |
±0.03% F.S. / ℃ |
| span |
±0.1% F.S. / ℃ |
±0.05% F.S. / ℃ |
±0.03% F.S. / ℃ |
±0.03% F.S. / ℃ |
| 响应时间 |
约2ms |
| 重力（由水平至垂直） |
±0.2% F.S. |
±0.1% F.S. |
±0.05% F.S. |
±0.05% F.S. |
|
