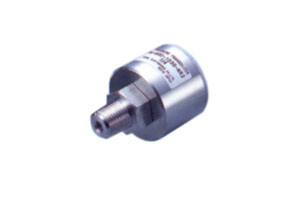

PA-850
压力传送器 / 压力变送器 / 压力传感器 |
|
|
|
|
|
| 技术参数 |
| PA-850 |
| 型号 |
102G |
352G |
103G |
102V |
102R |
302R |
102A |
| 指示方式 |
GAUGE压 |
绝对压 |
| 定格压力 kPa |
100 |
350 |
1000 |
-100 |
-100～100 |
-100～300 |
100（abs） |
| 最大压力 kPa |
200 |
700 |
2000 |
200 |
200 |
600 |
200（abs） |
| 破坏压力 kPa |
300 |
1050 |
3000 |
300 |
300 |
900 |
300（abs） |
| 工作温度 |
-20~80℃ |
| 补偿温度 |
0～50℃ |
| 工作湿度 |
35 ~ 85%RH（无结露） |
| 储存温度 |
-20~80℃(大气压力，最大湿度65％RH) |
| 测量介质 |
腐蚀性气体/液体与SUS316L兼容 |
| 绝缘电阻 |
100MΩ (500 V DC) |
| 绝缘强度 |
800 V AC，60秒(泄漏电流1 mA最大) |
| 密封液体 |
矽油 |
| 压力接口 |
R 1/4、G 3/8（Flash diaphragm）、G 1/4（提供O環-G 3/8 : P18、G 1/4 : P15 ） |
| 重量 |
R2 :约 165g、GF : 约 180g、G2 : 约 170g |
| 防护等级 |
IP65 |
| 供应电压 |
10.8～30VDC（包括脉动电压） |
| 消耗电流 |
20mA（最大） |
| 电压输出 |
1～5V |
| 电流输出 |
1mA（負載電阻：最小5kΩ） |
| ZERO电压 |
1 ± 0.04V |
3 ± 0.1 |
2 ± 0.1 |
1 ± 0.04 |
| SPAN电压 |
4 ± 0.04 |
4 ± 0.1 |
4 ± 0.04 |
| 线性/迟滞性 |
± 0.5 %F.S. |
温度误差0~50℃
(参考温度25℃) |
ZERO |
± 0.06 %F.S./°C |
| SPAN |
± 0.06 %F.S./°C |
| 响应时间 |
约 2ms |
| 重力影响(从垂直到水平位置) |
±0.3%F.S. |
±0.1%F.S. |
±0.05%F.S. |
±0.3%F.S. |
±0.1%F.S. |
±0.3%F.S. |
| 显示 |
红色LED |
| 精度0~50℃
(参考温度25℃) |
± 3 %F.S. |
| 输出介面 |
NPN或PNP |
|
