PA-97
高压型-压力传送器 / 压力变送器 / 压力传感器 |
|
|
|
|
|
|
| 技术参数 |
| 型号 |
PA-970N / 972N / 978N |
PA-979C |
PA-970F / 978F |

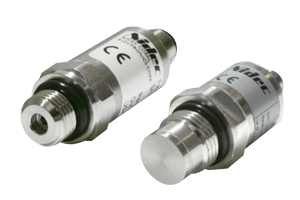

| 图片 |
 |
 |
 |
| 特色 |
通用型 |
CAN输出 |
奇平膜（受压部分平均） |
| 压力类型 |
表压（正压） |
表压（正压） |
表压（正压） |
| 额定压力 |
10 MPa~60 MPa(依选型) |
0.1MPa~60MPa(依选型) |
0.1MPa ~10Mpa(依选型) |
| 最大压力 |
30 MPa~150 MPa(依选型) |
0.2MPa~120MPa(依选型) |
0.2MPa ~20Mpa(依选型) |
| 破坏压力 |
50 MPa~250 MPa(依选型) |
0.3MPa~180MPa(依选型) |
0.3MPa ~30Mpa(依选型) |
| 测量介质 |
不腐蚀SUS630的气体,液体 |
不腐蚀SUS304,SUS630的气体,液体 |
不腐蚀SUS630的气体,液体 |
| 介质温度 |
-40~125℃ |
-50~135℃ |
-40~125℃ |
| 环境温度 |
-40~125℃(O环：-18~125℃) |
-40~125℃(O环：-18~125℃) |
-40~85℃(O环：-18~125℃) |
| 工作湿度 |
最大95%RH(无凝结) |
最大95%RH(无凝结) |
最大95%RH(无凝结) |
| 绝缘电阻 |
10MΩ(50VDC) |
10MΩ(250VDC) |
10MΩ(100VDC) |
| 耐电压 |
50VAC |
250VAC |
100VAC |
| 驱动电压 |
9~32 VDC |
8~32VDC |
PA-970F：10~30 VDC |
| PA-978F：9~30 VDC |
| 消耗电流 |
电压输出类型：20mA以下 |
电压输出类型：10 mA以下 |
电压输出类型：10 mA以下 |
| 压力接口 |
G1/4 |
G1/4 |
G1/2 |
| 防护等级 |
IP67 |
IP67 |
IP67 |
| 尺寸 |
φ19×37 mm |
φ19 × 37.5 to 39 mm |
φ26×32.5 mm |
| 重量 |
約50g |
約60g |
約100g |
| 输出 |
| |
PA-970N/PA972N
电压输出 |
PA-978N
电流输出
|
|
PA-970F
电压输出 |
PA-978F
电流输出 |
| 输出信号 |
PA-970N：1-5 V |
4~20mA |
CAN open bus 协定 DS301 / DS404
兼容CAN 20.0 A / B |
1-5V |
4〜20mA |
| PA-972N：0-5 V |
| 总体经度 |
±4％FS |
±5％FS |
-25~85°C：±1.5％FS
-40~125°C：±3.0％FS |
| 线性 |
±0.5％FS |
--- |
±0.5％FS |
| 非线性 |
--- |
±0.5％FS |
--- |
| 滞后 |
±0.5％FS |
±0.5％FS |
±0.5％FS |
| 长期稳定 |
--- |
±0.2％FS |
--- |
| 响应速度 |
约1ms |
约1ms |
约1ms |
|
