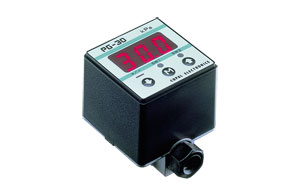

PG-30
压力开关 / 压力计 / 压力传感器 (厂牌：COPAL 科宝电子) |
|
|
|
|
|
|
| 技术参数 |
| PG-30 |
| 型号 |
101R |
102R |
103R |
| 指示方式 |
GAUGE压 |
| 定格压力 kPa |
-10～10 |
-100～100 |
-100～1000 |
| 最大压力 kPa |
20 |
200 |
1500 |
| 破坏压力 kPa |
50 |
500 |
2000 |
| 工作温度 |
-10~50℃ |
| 补偿温度 |
0~50℃ |
| 工作湿度 |
35 ~ 85%RH |
| 储存温度 |
-20 ~ 70℃(大气压力，最大湿度65％RH) |
| 测量介质 |
非腐蚀性气体 |
| 防护等级 |
IEC规格 IP65 |
| 固定方式 |
2- Rc1/8 |
| 受压处材质 |
铝压铸，矽(silicone) |
| 重量 |
Approx. 80 g |
| 温度误差 |
±0.3%F.S. (0~50℃) |
| 绝缘抵抗 |
100MΩ min.（DC500 V） |
| 耐电压 |
AC500 V /1 minute |
| 电源电压 |
10.8~30VDC |
| 消耗电流 |
50mA max |
| 显示 |
3位数LED |
| 定格显示 kPa |
-9.99~9.99 |
-99.9~99.9 |
-100~999 |
| 倍率切换 |
最多11种切换 |
| 负压显示 |
红色LED |
| 显示精度 |
±1% |
| 开关输出 |
NPN/PNP,2点输出 |
| 开关容量 |
30VDC 100mA |
| 残留电压 |
NPN:1.2V maximum,PNP:2.2V maximum |
| 应差 |
0~300 counts (可调) |
| 重复率 |
±0.2 %F.S. ±1 count (±0.3 %F.S. max.) |
| 响应时间 |
5、25、250、2500 ms(可调) |
| 类比输出 |
3种切换 |
| 输出电压 |
1~5V (G/V模式：零点:1±0.2V、满量程:4V±0.2V) ( R 模式：零点:3±0.2V、满量程:4V±0.2V)
103R(零点：1.36±0.2V) (满量程：3.64±0.2V) |
| 输出阻抗 |
10kΩ |
| 分辨率 |
1/204 |
|
