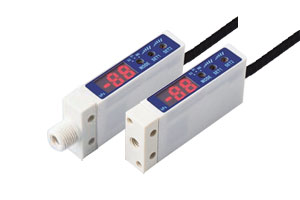

PS6
压力开关 (厂牌：COPAL科宝电子) |
|
|
|
|
|
| 技术参数 |
| PS6 |
| 型号 |
102V |
102G |
103G |
| 指示方式 |
GAUGE压 |
| 额定压力 kPa |
0～-100 |
0～100 |
0～1000 |
| 最大压力 kPa |
200 |
200 |
1500 |
| 破坏压力 kPa |
500 |
500 |
2000 |
| 工作温度 |
-10~60℃ |
| 补偿温度 |
0~50℃ |
| 工作湿度 |
35 ~ 85%RH（无结露） |
| 储存温度 |
-20~70℃（大气压力，湿度65％RH最大） |
| 测量介质 |
非腐蚀性气体 |
| 压力接口 |
R 1/8或 M5 |
| 重量 |
约50 g |
| 绝缘抵抗 |
100MΩ (DC 500V) |
| 介电强度 |
500 VAC /60秒（最大泄漏电流 1 mA ） |
| 电源 |
| 电源供应 |
12～24VDC ±10％（包括纹波电压） |
| 消耗电流 |
最大35mA |
| 显示 |
| 额定显示 |
−0 ~ −99 kPa |
0 ~ 99 kPa |
.0 ~ .99 MPa |
| 分辨率 |
1 count |
| 开关输出 |
| 输出点数 |
1或2点输出 |
| 输出类型 |
集电極开路输出(NPN or PNP) |
| 设定方式 |
VR可调 （*调整扭矩最大设置在30 MN·m） |
| 显示 |
红色LED（*W型：SW1红，SW2绿） |
| 精确值 |
±3% F.S.（0~50℃，參考溫度 25℃） |
| 迟滞性 |
约1~15％的设定值（W型最大仅2 ％F.S.) |
| 开关容量 |
最大30 V 80 mA |
| 残留电压 |
0.8V (NPN)，1.2V (PNP) |
| 响应时间 |
约2ms |
| 类比输出 |
| 输出电压 |
1～5V |
| 零电压 |
1 ± 0.1V |
| 跨度电压 |
4 ± 0.1V |
| 输出电流 |
最大1mA（最小负载电阻 5 kΩ ） |
|
