首頁 > TOHO(日本东邦电子) > PID温控器 / PID控制器 / 温度控制器 / 温控表 / 智能型温控仪 > TTM-200

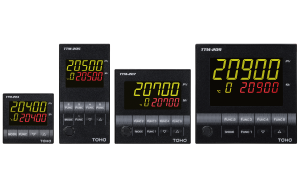

TTM-200 高阶PID温度控制器 TOHO(日本东邦電子)

TTM-200系列 高阶款-PID温度控制器 / PID温控器 / 温控表 / 智能型温控仪

★ 四款尺寸,远端控制/仿真再传输/阀体控制功能(选用)
★ 独立双回路PID控制(3种运算模式),能迅速精准的达到设定点
★ 4组DI输入信号(最大),控制及报警; 输出信号最多可达7组
★ 面板具5种功能键设定(max.)、具3组定时器设定(max.)

★  CT断线报警2组,可量测电流达50.0A
★ 具8组记忆库(每组可记录16个参数)
★ 手动操作功能,防止因故障而导致的损坏
★ 智能型温控仪型号:TTM-204、TTM-205、TTM-207、TTM-209
★ 可搭配 TRW-21T 多功能记录仪(蓝芽输出-无纸记录仪),详细说明请查看连接示意图
技术参数 资料下载 连接示意图
技术参数
输入
(由内码切换设置)
热电偶 K, J, R, T, N, S, B, N, U, L, WRe5-26, PR40-20, PL II
R.T.D Pt100Ω, JPt100Ω
电压/电流 DC 0~1V, 0~5V, 1~5V, 0~10V, 0~10mV (输入电阻≧1MΩ)
DC 4-20mA (输入电阻≧250MΩ)
指示 PV(显示值) 5位数,7段红色、绿色、橙色LED,字高10~20mm(依型号)
SV(设定值)

5位数,7段红色LED,字高8~10mm(依型号)

附加功能 个位数,7段红色LED,字高8~10mm(依型号)
功能指示 LED,红色(OUT1~OUT7, RDY, COM, DI1~DI4, TMR)
PV色自动变更 显示 红色、橙色、绿色
显示切换 热电偶/铂电阻输入:0~999.9 或 0~999(℃)
电压/电流输入:0~9999(digit)
控制模式 PID控制
PID自动演算
比例带(P1) 0.1~200.0%
次比例带(P2) 0.10~10.0倍
积分时间(I) 1~3600秒
微分时间(D) 1~3600秒
周期时间(T1, T2) 1~120.0秒
不感带(DB) 热电偶/RTD输入:-999.9~999.9(℃);-999~999(℃)
电压/电压输入:-999~9999(digit)
ON/OFF 控制灵敏度(C1,C2) 热电偶/RTD:0.0~999.9;0~999(℃)、
电压/电压:0~99999(digit)
输出1/2 OFF控制点 位置选择设定 SV单位设定:上、中、下
位置设定 热电偶/RTD:-999.9~9999.9;-999~999(℃)、
电压/电流:-9999~9999(digit)
控制输出
(最大七组)
Relay AC 250V 3A (负载阻抗)
SSR驱动电压 DC 0~12 V (负载阻抗≧ 600Ω 以上)
Open collector DC 24 V, 100mA
电压 0~1V, 0~10mV(负载阻抗 ≧ 500KΩ)、DC 0~5 V, 1~5V, 0~10V(负载电阻 ≧ 1KΩ)
电流 DC 4~20mA (负载电阻 ≦ 600Ω )
精确值 热电偶 K, J, T, E, R, S, B, N 指示值 ±(0.3%+1 digit)或±2℃
U, L 指示值 ±(0.3%+1 digit)或±4℃
WRe5-26 指示值 ±(0.6%+1 digit)或±4℃
PR40-20 ±9.4℃±1 digit
PL II 指示值 ±(0.3%+1 digit)或±2℃
R.T.D pt100, JPt100 指示值 ±(0.3%+1 digit)或±0.9℃
电压 / 电流 0-1V, 0-5V, 1-5V, 0-10V, 4-20mA 指示值 ±(0.3%+1 digit)
0-10mV 指示值 ±(0.5%+1 digit)
取样时间 0.2 秒
断电记忆 EEPROM
电源 100VAC~240VAC(50/60Hz) ,17VA以下
工作环境温度 0~50℃,20~90%RH(无结露)
储存环境温度 -25~70℃(无结露、无结冰),5~95%RH(无结露)
标准功能 输出上下限设定、操作量变化上下限设定、异常时操作量设定、设定上下限、控制模式停止/开始/手动、选择控制模式、
输出增益设定、PV补正、PV倍数补正、输入滤波、Anti reset windup、手调复归、Loop异常时间设定、TMF、FDT、
小数点切换、、手动控制、RUN/READY、BILIND、ATG、ATC、优先画面、资料锁定、自我诊断功能、双斜率、阀体控制、
初期设定模式、Bank、Soft-start
附加功能(选用) 补助输出、CT断线警报、DI数位输入、通讯、数比再传输、REMOTE控制
智能型温控仪搭配无纸记录仪(蓝芽输出-多功能记录仪)
