首頁 > TOHO(日本东邦电子) > PID温控器 / PID控制器 / 温度控制器 / 温控表 / 智能型温控仪 > TTM-509

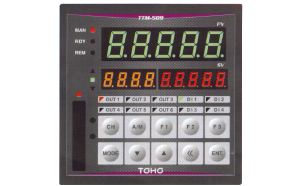

TTM-509 高阶款-PID温度控制器 TOHO(日本东邦電子) /智能型温控仪/温控仪价格

TTM-509系列 高阶款/高精度-PID温度控制器 / 温控表 / PID温控器 / 智能型温控仪

★ 双通道输入可做串级控制/远程SP设定/位置比例控制
★ 取样周期仅0.05秒,精度±0.1%,5位数显示
★ 23种热电偶PT100Ω,PT-1000Ω, PT-100Ω,电流,电压输入
★ 可做多达6点的输出(主出力2点,辅助出力4点)
★ 可选用SD卡作各种量测值的记录
★ 具时间继电器功能,可控制一定时间后开始或停止
★ 可直接显示实际值和设定时间之误差
★ 可选用优先画面,大量减低操作的不便

★ 可搭配 TRW-21T 多功能记录仪(蓝芽输出-无纸记录仪),详细说明请查看连接示意图
技术参数 资料下载 连接示意图
技术参数
输入 热电偶 K, J, R, T, N, S, B, N, U, L, W5Re / W26Re, PR40 / PR20, PL II
R.T.D Pt100, JPt100, Pt1000(负载电阻≦10Ω)
电压/电流 DC 0~1V, 0~5V, 1~5V, 0~10V, 0~10mV (输入电阻≧1MΩ)
DC 4-20mA (输入电阻≧250MΩ)
Potential Meter 135Ω
4线式R.T.D. PT100
指示 PV显示 5位数,七段红/绿两色LED,高14.2mm 补助显示:4位数,七段绿色LED,高8mm
SV设定值 4位数,七段红色LED,高8mm 各机能显示:红色、绿色LED
控制模式 PID控制
PID自动演算
比例带(P1) 0.0~200.0%
次比例带(P2) 0.0~10.00 × P1
积分时间(I) 1~3600秒 ( 0:OFF )
微分时间(D) 1~3600秒 ( 0:OFF )
周期时间(T1, T2) 1~120秒
不感带(DB) 热电偶/RTD:-100~100、电压/电压:-1000~1000
ON/OFF 控制灵敏度(C1,C2) 热电偶/RTD:0~999、电压/电压:0~99999
主输出 Relay AC 250V 3A (负载电阻) la接点
开关 DC 24V 100mA
SSR驱动电压 DC 0~12 V (负载电阻 600Ω 以上)
电压 DC 0~5 V, 1~5V, 0~10V(负载电阻:1KΩ以上),0~1V(负载电阻:500Ω以上)
电流 DC 4~20mA (负载电阻 ≦ 600Ω )
补助输出 Relay接点 AC 250V 3A (负载电阻) la接点
开关 DC 24V 100mA
精确值 Potential meter FS±(0.5%+1 digit)
热电偶 / R.T.D 请详见型录「输入范围表」
电压 / 电流 请详见型录「输入范围表」
取样时间 0.05 秒
断电记忆 EEPROM
电源 100VAC~240VAC(50/60Hz) ,17VA以下
消费电源 ≦10VA (240V AC)
工作环境温度 0~50℃,20~90%RH(无结露)
储存环境温度 -25~70℃(无结露、无结冰),5~95%RH(无结露)
标准功能 输出上下限设定、设定上下美、控制模式选择、PV温度补正(PVS)、温度补正(倍数)、输入滤波、时间操作模式、
BLIND、优先参数显示、按键切换功能、有输出时回到参数设定画面、8种记忆库、蜂鸣器、偏差值设定....
附加功能(选用) 警报输出、DI数位输入、CT输入、加热/冷却、RS485、RS232通讯介面、红外线无线传输、再传输、资料收集
传感器电源
无纸记录仪搭配智能型温控仪
资料下载
产品型录
中文型录 | 英文型录
操作说明
英文操作
通讯协议
通讯协议
