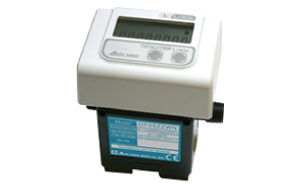

OF-W 椭圆齿轮流量计-微量流量计 / 小型流量计 / 重油流量计

OF-WN / OF-WP 椭圆齿轮流量计描述&應用

高性价比

OF-W 椭圆齿轮流量计(微量流量传感器)是为了满足高精度和简单易用的流量控制需求所设计

OF-W 椭圆齿轮流量计，比起他牌的微量流量传感器，具有高可靠性、高精度且价格经济之特点，可应用于：

1、煤油燃燒器燃料效能控制 (重油流量计)
2、生技、半导体产业-化學藥液流量控制
3、化妝品生產线的流量控制

★ Aichi相关流量计 / 流量传感器产品：
   ND 叶轮流量计(无显型)、NW 叶轮流量计(显示型)、
   OF-Z 椭圆齿轮流量计、OF-W 椭圆齿轮流量计、
   VNS 电磁流量计、VN 电磁流量计、CX 电磁流量计、
   TBX 涡轮流量计、TBZ涡轮流量计
   UX15 / UX25 超声波流量计(超声波燃气流量计)、TRX / TRZ 超声波流量计(超声波气体流量计)
   WX 电磁流量计(水流量计)、SU / SY 电磁流量计(水流量计)
   MND 叶轮流量计(水流量计)、TRA 超声波流量计(水流量计)
   ECX 电子流量计(水流量计)
   NDV10 水流量计(小型/轻量级水流量计)

OF-Z椭圆齿轮流量计技术参数

一般型		OF05-ZAWN	OF05-ZZWN	OF10-ZAWN	OF10-ZZWN
脉冲信号输出型		OF05-ZAWP	OF05-ZZWP	OF10-ZAWP	OF10-ZZWP
液体黏度	0.3 - 0.8 mPa.s	0.085~0.85 L/min		0.7~5 L/min
	0.8 - 2 mPa.s	0.05 ~0.85 L/min		0.35~5 L/min
	2 - 5 mPa.s	0.017~0.85 L/min		0.17~5 L/min
	5 - 200 mPa.s	0.0085~0.85 L/min		0.085~5 L/min
精度	瞬时	±2% RS±0.007 L/min		±2% RS±0.04 L/min
	积算	±2% RS(標準安裝位置)
测量介质(液体)		水、热水、媒油、重油 (不可用于盐酸/液碱/过氧化氢/汽油)	弱酸、弱碱 (不可用于盐酸/液碱/过氧化氢/汽油)	水、热水、媒油、重油 (不可用于盐酸/液碱/过氧化氢/汽油)	弱酸、弱碱 (不可用于盐酸/液碱/过氧化氢/汽油)
最大操作压力		0.5 MPa (液体温度 20°C时)
压力损失		≦ 4 kPa		≦ 10 kPa
输出信号		电流输出(宽频脉冲信号输出) 脉冲幅度超出5ms 最大额定电压30VDC 输出容量ON阻抗:<150Ω;OFF阻抗:>100kΩ (输入电流在<10mA ; 消耗电压<1.5V)
环境温度 / 湿度		0~60°C / 35~85%RH
接液端		R1/4"		R1/2"

OF-Z椭圆齿轮流量计资料下载

产品型录	中文型錄 \| 英文型录
