首頁 > AICHI TOKEI(日本愛知时计电子) > 小型液体流量计 / 小量程流量计 / 水用流量计 / 重油流量计 > OF-Z

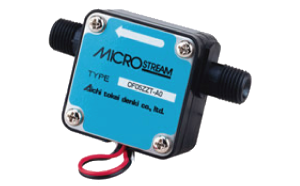

OF-Z 椭圆齿轮式-CX电磁式-小型液体流量计(日本AICHI爱知) OF-Z 椭圆齿轮流量计 / 微量流量计 / 小型流量计 / 水用流量计 / 重油流量计
★ 量测范围:0.0085 ~ 0.85 至 0.7 ~ 5 L/min
★ 适用介质:冷温水、煤油、轻油、重油、弱酸、弱碱...等
★ 椭圆齿轮测量原理,可应用于重油的测量,高精度
★ 可应用于高粘度介质,范围0.3-0.8 至 5-200 mPa.s
★ 介质温度:-10~70℃
★ 最大操作压力0.5 MPa (at 20℃)

★ 安装方向自由(水平或垂直), 前后非直管也可安装
★ 可选Pulse(3线制)输出或开路集极(4线制)输出
★ 热销型号:OF10ZAT-MR、 OF10ZZT-MR、 OF05ZZT-MR
、OF05ZZT-AR、 OF05ZAT-MR、OF10ZAT-AR、OF10ZZT-AR
★ OF-W 椭圆齿轮流量计 / 重油流量计 (显示型)
立即订购 技术参数 资料下载 CE认证 CE认证
OF-Z椭圆齿轮流量计 描述



【 可在微小流量的区域进行测量,精度高 】
可测量超微小流量,量测范围0.0085至5L/min

可量测多种液体介质
适用于冷温水、煤油、轻油、重油、弱酸、弱硷...等液体測量,可应用于高粘度介质,如:重油,粘度范围0.3-0.8 至 5-200 mPa.s



椭圆齿轮测量,安装自由
具防噪音功能、内置磁性传感器,流速比例输出,安装方向自由(水平或垂直),前后非直管也可安装

多样输出

可选電壓脈衝或开路集极输出





★ 液体流量计/水流量计
VN 小量程序-电磁流量计 / 智能电磁流量计
VNS 小量程型-电磁流量计 / 智能电磁流量计
CX 电磁流量计 / 小型流量计 / 智能型电磁流量计
ND 小量程流量计 / 叶轮流量计 / 叶轮流量传感器 / 小型流量计
NW 叶轮流量计 / 叶轮流量传感器 / 叶轮式流量计 / 小量程流量计 / 小型流量计
NDV10 小型/轻量级-流量计 / 水流量计 / 水流量传感器
MND 叶轮流量计 / 水流量计 / 小型流量计
WX 电磁流量计 / 水流量计 / 大流量型流量计
TRA 水用超声波流量计 / 超声波流量计 / 水流量计
SU / SY 电磁流量计 / 水流量计 / 水流量表



OF-Z椭圆齿轮流量计 技术参数
型號 OF05ZAT OF05ZZT OF10ZAT OF10ZZT
液体黏度 0.3 - 0.8 mPa.s 0.085~0.85 L/min

0.7 ~5 L/min

0.8 - 2 mPa.s 0.05 ~0.85 L/min 0.35 ~5 L/min
2 - 5 mPa.s 0.017~0.85 L/min 0.17 ~5 L/min
5 - 200 mPa.s 0.0085~0.85 L/min 0.085~5 L/min
测量介质(液体) 水 / 热水 / 煤油 / 轻油 / 重油 弱酸、弱碱 水 / 热水 / 煤油 / 轻油 / 重油 弱酸、弱碱
精度 ±2% RS (标准安装)
脉冲值 0.46 mL/p 2.5 mL/p
压力损失 ≦ 4 kPa ≦ 10 kPa
最大操作压力 0.5 MPa at 20°C
介质温度 -10 ~ 70 °C
环境温度 / 湿度 -20~80°C / 35~85%RH (无结露)
输出信号 电压脉冲输出 (OF*****-AR)

电压Pulse 3线式,导线长约480

电压Pulse的法则比2/8<8/2

外加电压12VDC时,High:10 VDC 以上 / Low :1 VDC以下

开极集输出 (OF*****-MR) 容量:6mADC以下(4线制),导线长约600mm
供应电源 3-12 V DC
接液端 R1/4"(5 mm) R1/2"(10 mm)
OF-Z椭圆齿轮流量计 资料下载
产品型录
中文型錄 | 英文型录
